Beschreibung

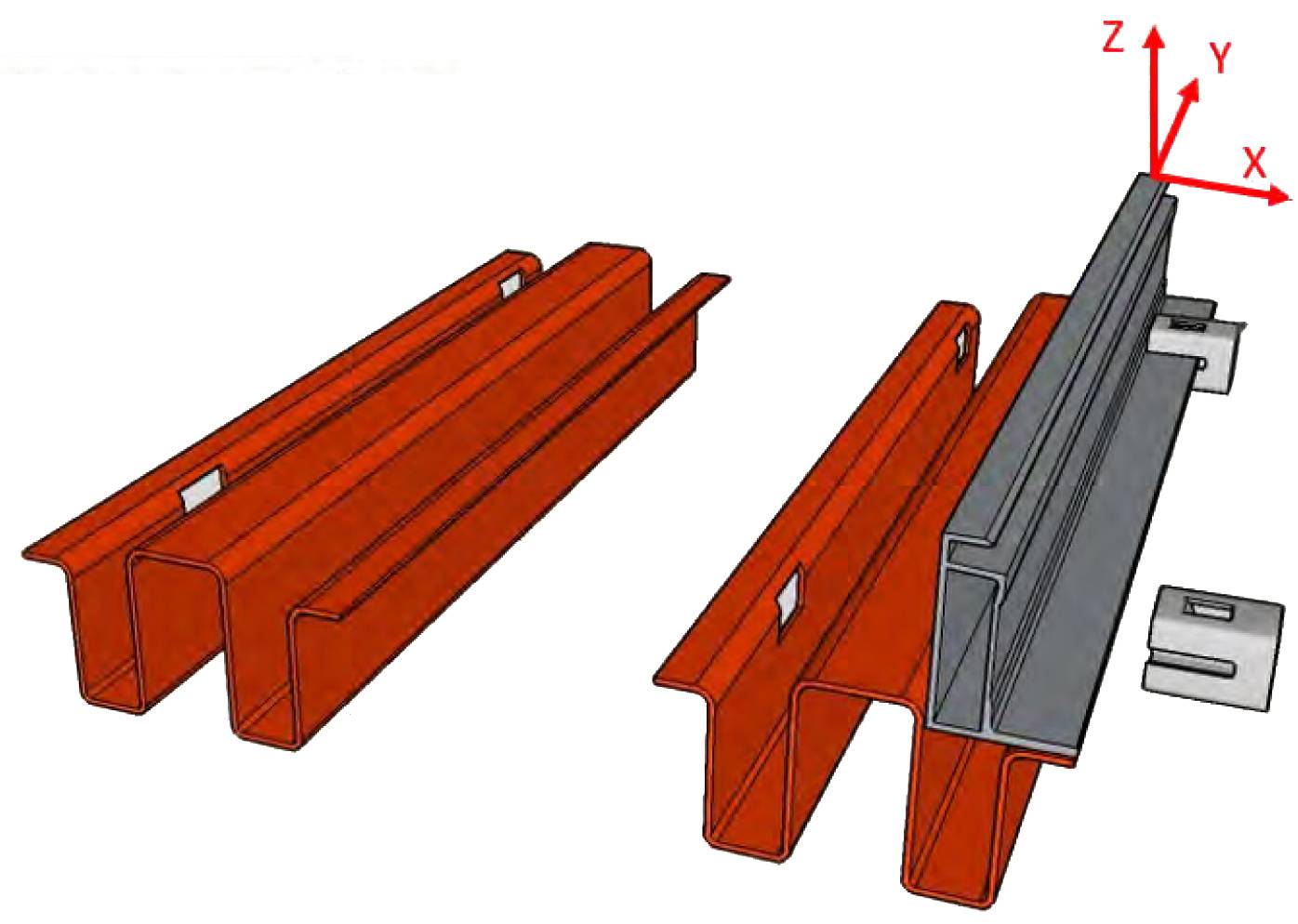

- Die Solarmodule sind bestens befestigt und gesichert: keine Vibrationen, effektive Arretierung in den Richtungen X, Y und Z.
- Montage der Platten mit hoher mechanischer Festigkeit +5400/-2400 Pa gemäß UEC 61215-10.16:2005
- Erdung gemäß IEC 604391:2014 8.2.4.1 nach 96 Stunden Exposition gegenüber Salznebel.
- Hoher Korrosionsschutz: Magnelis™ ZM310, garantierter Schutz über 25 Jahre und 720 Stunden Exposition gegenüber Salznebel.

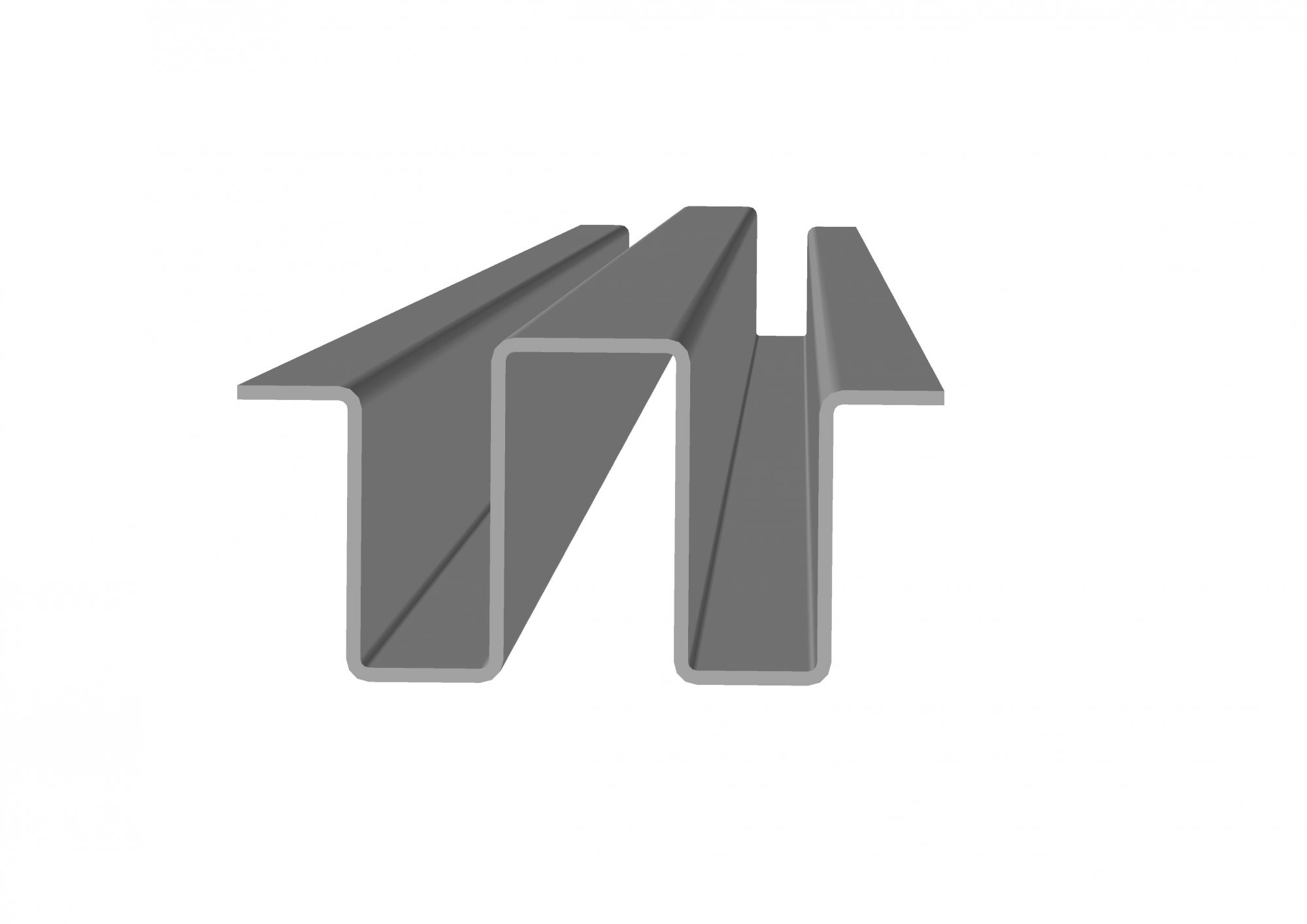

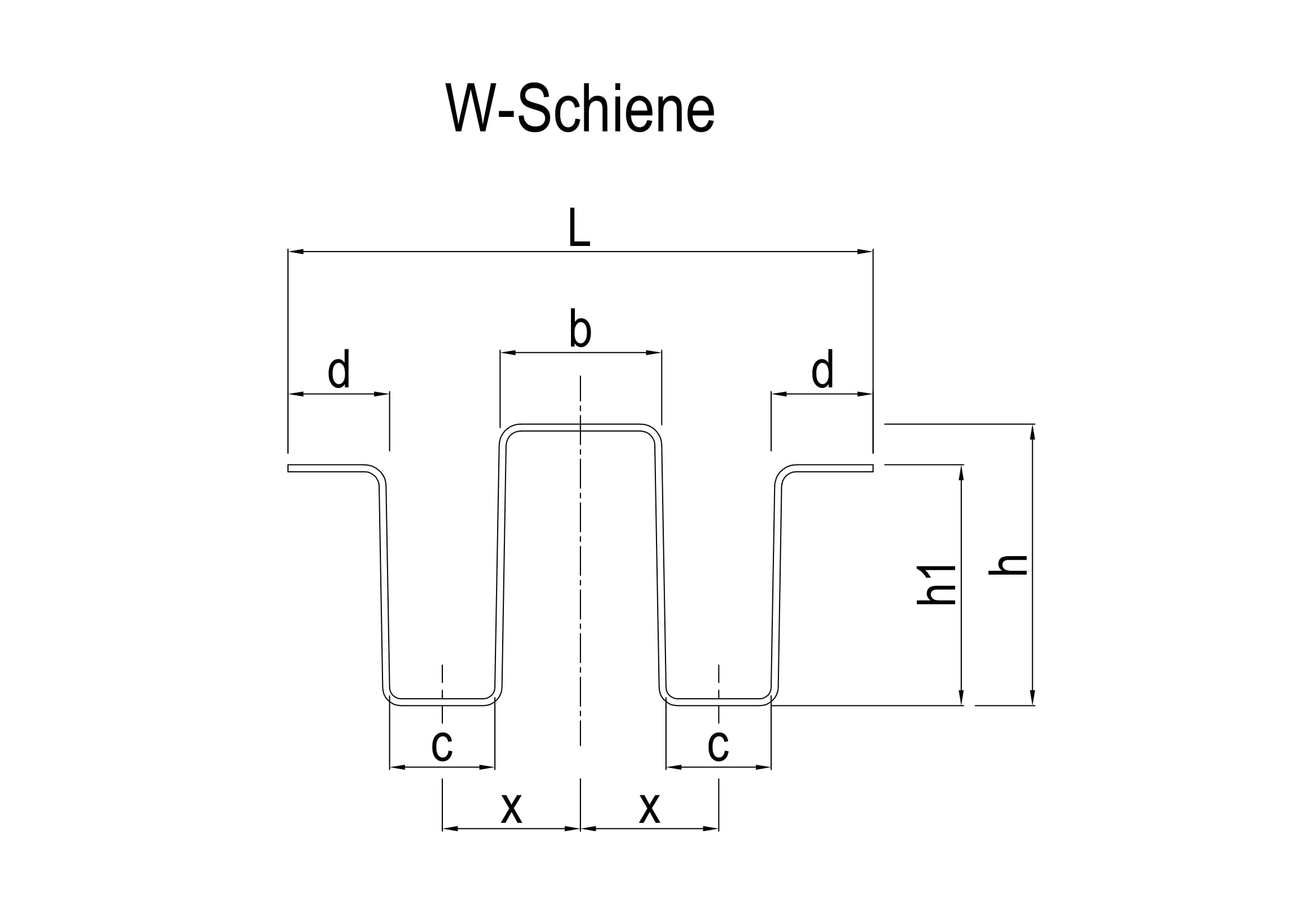

W-Schiene
Profil/Querschnitte (in mm) |
Stärke (e) | Höhe | Breite (L) |
Obergurt (b) |
Untergurt (c) |
Steg (d) |
Abstand (x) |
Bohrung Ø | |
---|---|---|---|---|---|---|---|---|---|
(h) | (h1) | ||||||||
W090 | 0,9 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W120 | 1,2 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W130 | 1,3 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W140 | 1,4 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W150 | 1,5 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W160 | 1,6 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W170 | 1,7 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W180 | 1,8 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W190 | 1,9 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W200 | 2 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
